日日摸处处碰夜夜爽_国产精品美女久久久久久2018_色翁荡熄又大又硬又粗又视频图片_蜜臀av性久久久久蜜臀aⅴ_久久人妻无码一区二区三区av

昆山市邦程特殊鋼有限公司

即刻溝通

18051854349

聯系我們

    昆山市邦程特殊鋼有限公司

  • 電話:18051854349(微信同號)
    15306262698
  • 傳真:0512-36692399
  • 郵編:215300
  • 網址:www.16ks.cn
  • 郵箱:dss@bctsg.com
  • 地址:江蘇省昆山市國際模具城制造區23幢
當前位置:首頁 > 產品中心

PM-3V【CPM3V】

時間:2019-10-15 10:26:50
粉末鋼 PM-3V

特性用途
1材料特性:
   粉末鋼PM-3V是采用粉末冶煉工藝生產的一種新型工具鋼,其耐磨性高且解決了崩角的問題。PM-3V的韌性明顯高于D2以及PM-M4,接近S7耐沖擊鋼水平。如果表面涂層,會獲得更優異的耐磨性,更高硬度和熱穩定性。在HRC58-60硬度范圍內使用,在耐磨性上,PM-3V可以替代高合金工具鋼,可解決崩角問題。
   粉末鋼PM-3V具有高質量和高均勻性,超級的尺寸穩定性,可磨削性和韌性。
2典型用途:
  沖壓或成型工具
  沖孔凸模和凹模
  粉末壓實工具
  沖栽模
  工業刀片和剪切刀
  剪切刀片
  精沖工具
  廢鋼切刀
  冷鐓工具
  軋輥
  注塑送料螺栓和端接頭
3磨削能力
   退火狀態下,機加工相似于D2和Cru-Wear,但磨削性要好于它們。傳統的磨削設備同樣適用于PM鋼,但使用’SG’型氧化鋁磨輪或CBN磨輪對PM鋼更適用。
成份參數:
1,化學成分:

C Cr Mo W Co V
0.8 7.5 1.3 -   - 2.75

2,物理性能:
◆彈性模量 : 207X103 MPa
◆密  度:    7.8 g/cm3
◆熱傳導:
95 °С 時24.2 W/m- °k
◆熱脹系數:
  溫度            mm/mm°/С
20-200°С      10.6X10-6
熱處理:
◆退火:加熱到900°С,保持2小時 ,以≤15°С /小時速度,冷至595°С,然后爐冷或靜止空氣冷卻至室溫。
退火硬度 BHN 241
◆消除應力
● 退火工件:加熱到595-705°С保持2小時,爐冷或靜止空氣冷卻至室溫。
硬化工件:加熱溫度比回火溫度低15-30°С,保持2小時爐冷或靜止空氣冷卻至室溫。
◆硬化
●預熱:加熱到815-845°С均勻化。
●奧氏體化:1025-1120°С保持20-45分鐘。
●淬火 :空淬或至少2bar壓力氣淬至50°С以下,或者淬入540°С鹽浴/油,并空冷至50°С以下。實踐中鹽浴處理會獲得硬化狀態下的最大韌性。 在1010-750°С區間真空或氣氛淬火其冷卻速度亦能獲得最佳的熱處理效果。
◆回火 :540-565°С 三次回火,每次保持2小時。
◆尺寸變化:+0.03%至+0.05%。
◆推薦熱處理制度:在1065°С奧氏體化,保溫30-45分鐘后淬火。540°С回火三次。可獲得韌性和耐磨性的最佳組合。
目標硬度HRC58-60。奧氏體化溫度高,韌性稍有降低,較低的奧氏體化溫度可得到最高的沖擊韌性。

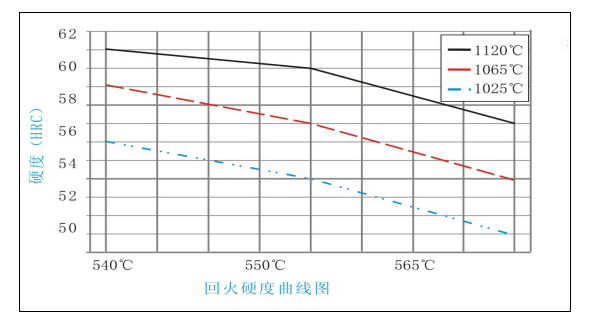

熱處理硬度:

淬火加熱溫度  1025°С      1165°С 1200°С
最小保溫時間(分鐘) 45 30 20
淬后硬度HRC 58 62 63
540°С回火HRC 56 59 61
550°С回火HRC 54 57 60
565°С回火HRC 51 54 57
最少回火次數 3 3 3
結果可因硬化方法和截面尺寸不同而改變,鹽浴或油淬硬度最高,真空或大氣冷卻可能低
1-2HRC。

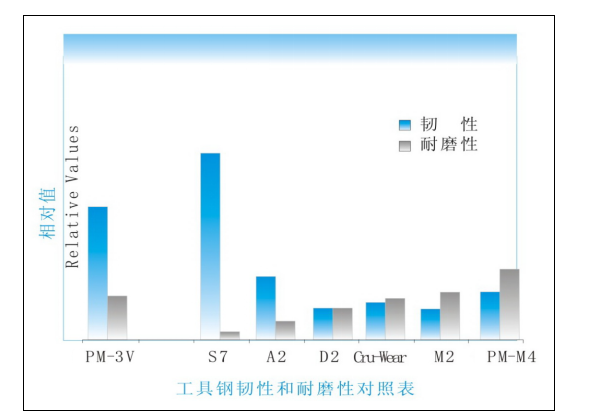

機械性能及表面處理:

鋼 號 熱處理奧氏體化溫度° HRC回火后   C-缺口沖擊韌性J  耐磨性*Mpa
PM-3V 1025 58 113 6
PM-3V 1065 60 95 7
PM-3V 1120 62 53 8
S7 955 57 165 1
A2 955 60 53 2-3
D2 1010 60 28 3-4
Cru Wear 1065 62 40 5-6
M2 1120 62 27 8-10
PM-M4 1120 62 43 20-25
 *數字愈大,表示耐磨性愈高.
1,機械性能:
◆沖擊韌性:  PM-3V 由于細微組織而獲得較高的沖擊韌性。
◆耐磨性:  釩含量給予PM-3V優異的耐磨性,與高速鋼M2相當的耐磨性。
◆力學性能比較:PM-3V耐磨性和韌性的組合,是在磨損過快的使用狀態下,替代S7或A9的最佳選擇。或者說用在A2,D2,Cru-wear或PM-M4等耐磨鋼應用因韌性不足而失敗的場合(例如:崩角),PM-3V在耐磨工具鋼中是韌性最高的。


2,表面處理:
由于回火溫度>540°С,PM-3V適于氮化,PVD涂層及類似表面處理。CVD涂層溫度超過臨界溫度,結果難以預測。


上一篇:PM-M4
下一篇:PM-9V【CPM9V】
您可能還喜歡
主站蜘蛛池模板: 国产av寂寞骚妇| 美女裸体自慰在线观看| 国产精品久久久久久亚洲色| 中文无码热在线视频| 欧美大肥婆大肥bbbbb| 99精品产国品一二三产区| 亚洲日韩国产精品第一页一区 | 国产午夜无码视频在线观看| 国产精品一区波多野结衣| 久久久99久久久国产自输拍| 天天av天天翘天天综合网| 夜夜嗨av一区二区三区| 亚洲av中文无码乱人伦在线观看| 亚洲老妈激情一区二区三区| av人摸人人人澡人人超碰妓女| 亚洲国产人在线播放首页| 精品少妇人妻av无码专区| 欧美牲交a欧美牲交aⅴ免费下载| 无码午夜成人1000部免费视频| 亚洲国产综合精品 在线 一区| 精久国产av一区二区三区孕妇| 久久午夜夜伦鲁鲁片无码免费| 护士又紧又深又湿又爽| 亚洲va中文在线播放免费| 俄罗斯老熟妇性爽xxxx| aa级女人大片喷水视频免费| 国产又粗又猛又黄又爽无遮挡| 亚洲精品无码av人在线观看国产| 5x性社区免费视频播| 亚州少妇无套内射激情视频| 十八禁无码免费网站| 欧美成年黄网站色视频| 五月丁香六月综合缴清无码| 国产精品成人精品久久久| 精品无码中文字幕在线| 人妻丰满熟妇av无码区app| 西西人体高清44rt·net| 国产无套精品一区二区三区| av淘宝国产在线观看| 日本高清视频色wwwwww色| 蜜臀av性久久久久蜜臀aⅴ|
