日日摸处处碰夜夜爽_国产精品美女久久久久久2018_色翁荡熄又大又硬又粗又视频图片_蜜臀av性久久久久蜜臀aⅴ_久久人妻无码一区二区三区av

昆山市邦程特殊鋼有限公司

即刻溝通

18051854349

聯系我們

    昆山市邦程特殊鋼有限公司

  • 電話:18051854349(微信同號)
    15306262698
  • 傳真:0512-36692399
  • 郵編:215300
  • 網址:www.16ks.cn
  • 郵箱:dss@bctsg.com
  • 地址:江蘇省昆山市國際模具城制造區23幢
當前位置:首頁 > 產品中心

PM-M4

時間:2019-10-15 10:26:29
粉末高速鋼 PM-M4

特性用途
1,材料特性:
     PM-M4是一種高釩高速鋼,粉末鋼PM-M4是常規M4的高碳改良型,當作為切削和冷作用途時,具有比高速鋼M2或M3有更好的耐磨性和韌性。
    高碳(HC),在真空或有保護氣氛熱處理條件下,或者大斷面工具鋼可獲得最佳的硬化效果;至于高硫(HS)是為了改善大直徑棒材的機械加工和磨削能力。
    粉末鋼PM-M4產品很均勻、高品質、體現在尺寸更穩定,可磨削性和韌性更好。
2,典型應用:
  拉刀
  銑刀
  齒輪滾刀
  軋輥
  成型刀
  沖壓凸模
  剃齒刀
  凹模
3,機械加工和磨削能力:
 與通常高速鋼一樣,可順利磨削。在退火狀態下,機械加工能力相當于碳素工具鋼(如T10)的1/2。
    由于粉末鋼PM-M4碳化物分布均勻且細小,所以它比傳統高速鋼更具優異的磨削性,傳統高速鋼所使用的磨輪,對PM粉末鋼同樣適用。
成份參數:
1,化學成分:

C Cr Mo W Co V
1.42 4.0 5.25 5.5   - 4.0

2,物理性能:
◆彈性模量: 214X103 MPa
◆密  度: 7.97 g/cm3
◆熱傳導:
溫度°С  W/m- °k
  22       18.99
 100       20.82
 200       22.95
 300       23.96
 400       24.71
 500       25.58
 540       26.09
◆熱脹系數:
溫度°С   mm/mm/°С
40-260     11.5X10-6
40-425     11.8X10-6
40-540     12.1X10-6
熱處理:
◆臨界溫度:840°С 。
◆鍛制:1095-1150°С,不低于930°С停鍛,鍛后緩冷。
◆退火: 加熱到870°С,保持2小時,以≤15°С/小時的速度,冷至540°С,然后爐冷或靜止空氣冷卻至室溫。
退火硬度 BHN 225-255
◆消除應力
●退火工件:加熱到595-700°С,保持2小時,爐冷或靜止空氣冷卻至室溫。
●硬化工件:加熱到比回火溫度低15°С,保持2小時,爐冷或靜止空氣冷卻至室溫。
◆矯直:在200-430°С溫矯為好。
◆硬化
●預熱:820-845°С,均勻化。在真空或氣氛下熱處理,建議在1010-1040°С二次預熱。
●奧氏體化:1025-1205°С保持30-45分鐘。切削刀具用1175-1205°С,冷作模具鋼用1025-1160°С。
●淬火:空淬或至少2bar壓力氣淬至50°С以下,或者淬入540С°鹽浴/油,并空冷至50°С以下。
  實踐中鹽浴處理會獲得硬化狀態下的最大韌性。 在1010-750°С區間真空或氣氛淬火其冷卻速度亦能獲得最佳的熱處理效果。
◆回火 :最低540°С 回火二次,當從≥1150°С加熱淬火,需三次回火,每次回火時間至少保持2小時,回火之間要冷卻到室溫。
◆尺寸變化:+0.15% 。

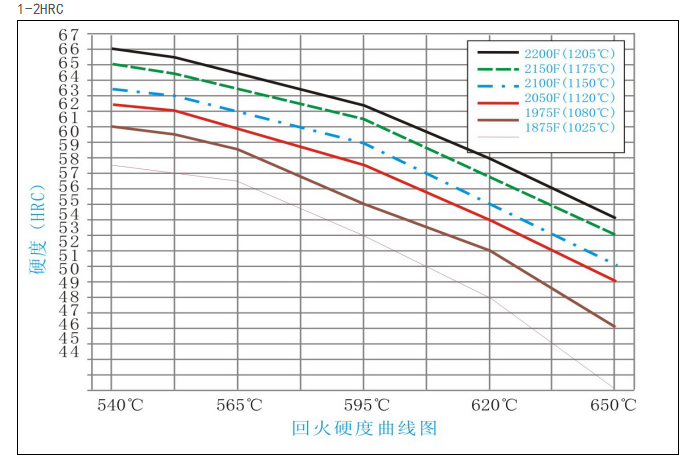

熱處理硬度:

淬火加熱溫度 1025°С 1080°С 1120°С 1150°С 1175°С 1205°С
最小保溫時間(分鐘) 45 30 20 15 10 5
淬后硬度HRC 59.5 62.5 64.5 65 65 63.5
540°С回火HRC 58.5 61 62.5 63.5 65 66
韌性最大,并有效消除應力的最佳熱處理工藝
550°С回火HRC 58 60.5 62 63 64.5 65.5
565°С回火HRC 57.5 59.5 61 62 63.5 64.5
595°С回火HRC 54 56 58.5 60 61.5 62.5
620°С回火HRC 50 53 55 56 58 59
650°С回火HRC 44 48 51 52 54 55
最少回火次數 2 2 2 3 3 3
結果可因硬化方法和截面尺寸不同而改變,鹽浴或油淬硬度最高,真空或大氣冷卻可能低。

機械性能及表面處理:
1,韌性:
  根據實際使用和硬度要求,降低淬火溫度,可增加韌性。

硬化溫度°С 回火溫度°С 硬度HRC C-缺口沖擊強度J 彎曲強度MPa
1205 550 65.5 27 5088
1165 565 63.5 38 5129
2,表面處理:
   PM-M4由于它回火溫度>540°С,適合氮化,PVD涂層及類似表面處理。CVD涂層溫度超過臨界溫度,結果難以預測。



上一篇:T15
下一篇:PM-3V【CPM3V】
您可能還喜歡
主站蜘蛛池模板: 韩国三级中文字幕hd久久精品| 无码人妻精品一区二区三区99不卡| 中文幕无线码中文字夫妻| 国产欧美一区二区三区免费视频| 久久精品无码av| 国内揄拍高清国内精品对白| 99国产欧美另类久久片| aⅴ免费视频在线观看| 国产精品美女久久久久av超清| 88国产精品欧美一区二区三区| 无码中文av有码中文av| 亚洲av成人无码久久精品| 国产精品乱码一区二区三| 狂躁美女大bbbbbb视频u| 一区二区三区在线 | 欧洲| 性色欲情网站iwww| 色一情一乱一伦麻豆| 中文字幕丰满乱子伦无码专区| 国产精品无码aⅴ嫩草| 波多野结衣不打码视频| 国产成人a亚洲精v品无码| 久久国产欧美日韩精品| 久久久久久伊人高潮影院| 少妇厨房愉情理伦片免费| 色欲国产麻豆一精品一av一免费| 国产成人欧美综合在线影院 | 欧美人与动牲交欧美精品| 亚洲av无码国产精品久久| 麻豆md0077饥渴少妇| 成人无码www免费视频| 久久精品国产www456c0m| 国产午夜视频在线观看| 中文字幕人妻熟女人妻| 精品国产精品三级精品av网址| 牲高潮99爽久久久久777| 亚洲国产精品无码一区二区三区 | 少妇又紧又色又爽又刺激视频| 国产男女猛烈无遮挡免费视频| 精品少妇一区二区三区视频| 亚洲最大av网站在线观看| 亚洲旡码欧美大片|
